Cải tiến Zond mềm Halliburton

Mô tả giải pháp:

1.Tình trạng công việc về vấn đề đang được xem xét trước khi tạo ra giải pháp (Mô tả những nhược điểm của đối tượng hiện hành kèm theo bảng, sơ đồ, hình vẽ,… trong trường hợp cần thiết).

XN Địa vật lý thường sử dụng Zond mềm khi tiến hành đo tổ hợp điện, Zond mềm này do hãng Halliburton chế tạo, sử dụng dầu để cách điên cho các nến và cáp của đầu nối Zond. Hệ thống này có nhược điểm là bộ bù áp suất hay bị rò dầu sau một thời gian sử dụng làm dung dịch xâm nhập vào đầu nối, dẫn đến giảm độ cách điện của Zond và phải tháo ra sửa chữa. Mặt khác côn cao su làm kín dầu phía ngoài lại rất chặt, khi tháo ra hay bị rách vỏ cáp Zond và phải thay cáp, bóp lại đầu Zond. Một nhược điểm nữa là do cấu tạo như vậy nên việc tháo lắp, bảo dưỡng Zond rất phức tạp, mất thời gian. Các vấn đề trên có thể đựoc giải quyết nếu ta sử dụng mỡ silicon để bảo vệ cách điện cho đầu nối Zond.

2. Nội dung của giải pháp đưa ra (Mục đích, bản chất, tính ưu việt của giải pháp kèm theo những tài liệu phù hợp dạng bảng, sơ đồ, hình vẽ,…trong trường hợp cần thiết)

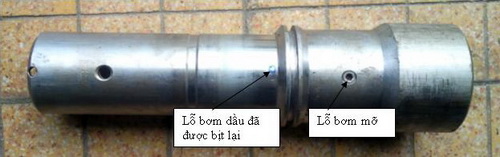

Để khắc phục các vấn đề đã phân tích ở trên, vấn đề được đặt ra là phải cải tạo lại đầu nối để có thể sử dụng mỡ silicon làm chất cách điện cho đầu nối Zond. Giải pháp được đề xuất bao gồm các bước sau: o loại bỏ hệ thống bù áp suất và côn cao su, o tiện bỏ rãnh gioăng cao su làm kín, o bịt lỗ thông dầu trên thân đầu nối, o gia công 1 lỗ bơm mỡ để bơm mỡ vào bên trong đầu nối, không gian bên trong đầu nối sẽ lấp đầy mỡ silicon, nhờ đó các chân cắm và đầu nối được bảo vệ khỏi dung dịch và không bị ăn mòn. Hình ảnh của đầu nối Zond trước và sau khi cải tiến được chỉ ra trên các hình 1, 2 và 3.
