   Mô tả giải pháp:

1.Tình trạng công việc về vấn đề đang được xem xét trước khi tạo ra giải pháp (Mô tả những nhược điểm của đối tượng hiện hành kèm theo bảng, sơ đồ, hình vẽ,… trong trường hợp cần thiết).

       Cút an toàn là thiết bị rất hữu dụng trong công tác bắn mìn mở vỉa cho XNLD trong những giếng khoan dầu khí tuy nhiên loại cút an toàn mà XN Địa vật lý đang sử dụng là loại dùng má cao su để điều chỉnh tiếp điểm (cút cao su) dưới tác động của áp suất thủy tĩnh. Cút cao su được sản xuất theo mẫu của Liên xô trước đây. Qua một thời gian dài sử dụng chúng tôi nhận thấy cút này có các nhược điểm sau đây:

• Cút cao su chỉ lắp được với súng bắn mìn theo đầu nối bắn mìn của Nga vì vậy nó không thể lắp với máy đo CCL trong các bộ súng, setting tool của Owen, Brico, Inico.v.v…

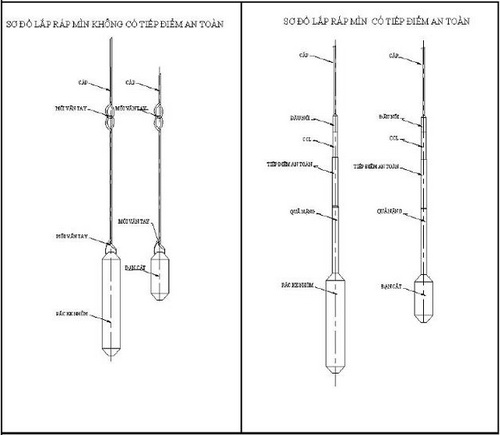

• Không thể lắp cút này trong trường hợp bắn đạn cắt, bắn parker nhôm (từ trước đến nay khi bắn đạn cắt thường chúng ta phải chặt cáp để vấn đầu nối – Xem phụ lục B)
• Việc đặt giá trị áp suất để cut cao su làm việc (tương ứng với độ sâu) phụ thuộc vào kinh nghiệm của thợ bắn mìn và không thể xác định được chính xác cút sẽ làm việc ở độ sâu nào.
• Cút chỉ dùng được một lần, quá trình lắp đặt mất thời gian. Từ những lý do nêu trên cộng với những kinh nghiệm từ thực tế làm việc chúng tôi đã tìm ra giải pháp chế tạo cút an toàn kiểu mới. Cút này cũng hoạt động dựa vào áp lực cột thủy tĩnh trong giếng khoan nhưng có thiết kế hoàn toàn mới nhằm khắc phục các hạn chế nêu trên của cút an toàn kiểu cũ.

 2.Nội dung của giải pháp đưa ra (Mục đích, bản chất, tính ưu việt của giải pháp kèm theo những tài liệu phù hợp dạng bảng, sơ đồ, hình vẽ,…trong trường hợp cần thiết)

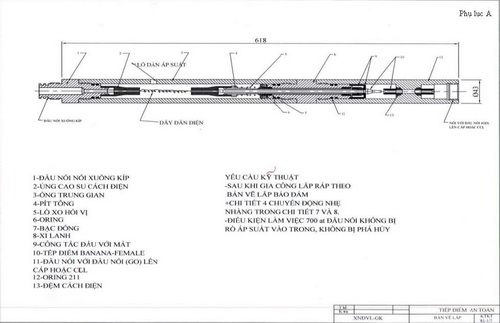

          Cút an toàn kiểu mới được chể tạo theo như bản vẽ trong phụ lục A. Nguyên lý hoạt động

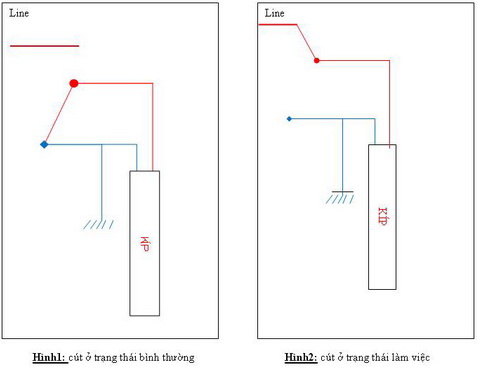

• Ở trạng thái bình thường, khi chưa có áp suất tác động lò xo 5 sẽ đẩy piston 4 làm cho banana pin (phíc cắm ) 10 di chuyển lên trên, đường cấp nguồn (nối giữa bảng bắn mìn với kíp) bị tách rời (hở mạch) đồng thời đầu dây còn lại (dây nối đất) của kíp được nối xuống đất. Ở trạng thái này hai đầu dây của kíp được ngắn mạch hoàn toàn, giống như khi kíp được lưu giữ trong kho luôn luôn ở trạng thái an toàn nhất. Đây chính là tính ưu việt hơn hẳn của cút cải tiến mà cút cao su chưa có được.
• Ở trạng thái làm việc, khi thả cút cùng với mìn xuống giếng khoan tới độ sâu nơi có áp suất thủy tĩnh đủ lớn để cút làm việc ( áp suất lớn hơn lực đẩy lò xo 5). Giá trị áp suất làm việc này có thể đặt được và kiểm tra lại một cách chính xác bằng bơm tay và đồng hồ đo áp suất trước khi nối vào cáp. Quá trình làm việc của cút sẽ diễn ra như sau: Áp suất thủy tĩnh sẽ đẩy piston 4 về phía tiếp điểm làm cho phích cắm 10 dịch chuyển vào trong ống tiếp điểm 10 giúp cho dây cấp nguồn của kíp tách khỏi dây đất và nối lên đường cấp nguồn đưa kíp về trạng thái sẵn sang làm việc.

          Sau khi chế tạo, cút cải tiến đã được áp dụng bắn mìn ở các giếng khoan 1017 MSP10, 1023MSP10, 1009MSP9 và cho kết quả rất tốt.

                                                                                                                   Nhóm KTKT
