Thiết kế - lắp ráp thiết bị thu dấu mét từ hiệu ứng Hall

        Mô tả giải pháp:

1.Tình trạng công việc về vấn đề đang được xem xét trước khi tạo ra giải pháp (Mô tả những nhược điểm của đối tượng hiện hành kèm theo bảng, sơ đồ, hình vẽ,… trong trường hợp cần thiết).

       Thiết bị thu dấu từ sử dụng tại xí nghiệp địa vật lý để xác định dấu mét từ đánh trên cáp và dùng các dấu mét từ này để hiệu chỉnh độ sâu của máy giếng. Trong các thiết bị cũ thành phần cảm biến thu dấu từ được sử dụng là lõi sắt từ cùng với hai cuộn dây quấn trên nó. Sau một thời gian dài sử dụng các bộ thu này đã xuống cấp, lạc hậu về công nghệ và phần lớn đã hư hỏng. Các bộ thu này không thể sửa chữa được vì không có cuộn sắt từ để thay thế. Ngoài ra, các bộ thu này còn có các nhược điểm sau:

  • Cần có một bảng điều khiển đi kèm thì sensor mới hoạt động được
  • Tín hiệu ra không tương thích với các thiết bị số hiện nay
  • Trên thị trường các thiết bị tương tự đã ngừng sản xuất. Nảy sinh nhu cầu phải thiết kế và lắp đặt một bộ thu dấu mét từ mới tránh được các nhược điểm kể trên

2. Nội dung của giải pháp đưa ra (Mục đích, bản chất, tính ưu việt của giải pháp kèm theo những tài liệu phù hợp dạng bảng, sơ đồ, hình vẽ,…trong trường hợp cần thiết)

       Nhóm tác giả đã đề xuất giải pháp thiết kế mới Thiết bị thu dấu mét từ dựa trên linh kiện hiệu ứng Hall.

  • Thiết bị chỉ cần cung cấp nguồn đơn +12VDC để mạch hoạt động
  • Mạch cảm biến từ trường hiệu ứng Hall: hoạt động dựa trên nguyên lý của cầu từ trở qua hiệu ứng Hall. Bình thường khi chưa có ảnh hưởng của từ trường ngoài, cầu từ trở ở trạng thái cân bằng. Khi có ảnh hưởng của từ trường ngoài tác động lên, tại ngõ ra của cầu từ trở sẽ xuất hiện sự chênh lệch điện áp tuỳ vào cực từ tác động
  • Mạch khuếch đại vi sai: Tín hiệu chênh lệch điện áp tại ngõ ra của cầu từ trở khi có tác động của từ trường ngoài rất nhỏ vào khoảng vài mV. Tín hiệu này sẽ được đưa vào mạch khuếch đại vi sai để khuếch đại mức điện áp lên mức cần thiết, có thể chỉnh hệ số khuếch đại cho phù hợp. Tại khối này ta có thể lấy trực tiếp tín hiệu ngõ ra của bộ khuếch đại vi sai ở dạng tín hiệu tương tự analog với mức tín hiệu tối đa lên đến 3V
  • Mạch trigger: tín hiệu tương tự tại ngõ ra mạch khuếch đại vi sai sẽ được trigger để chuyển đổi thành mức logic
  • Mạch xử lý mức tín hiệu lối ra: Tín hiệu số tại ngõ ra của mạch so sánh điện áp sẽ được mạch chuyển đổi mức logic tương thích với các loại trạm carota hiện có tại Xí nghiệp Địa vật lý Giếng khoan.

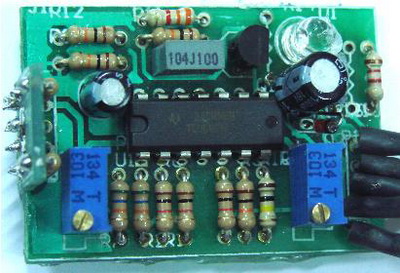

 Hình 2: board mạch module cảm ứng từ Hall

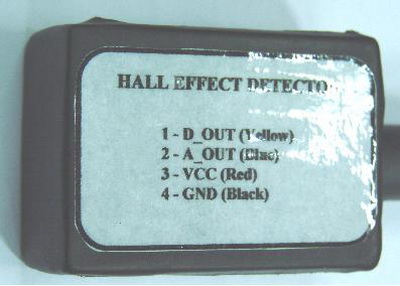

Hình 3: module cảm biến từ Hall
