Cải tiến đầu nối cáp dùng nến dẫn điện loại mới KEMLON

Mô tả giải pháp:

1.Tình trạng công việc về vấn đề đang được xem xét trước khi tạo ra giải pháp (Mô tả những nhược điểm của đối tượng hiện hành kèm theo bảng, sơ đồ, hình vẽ,… trong trường hợp cần thiết).

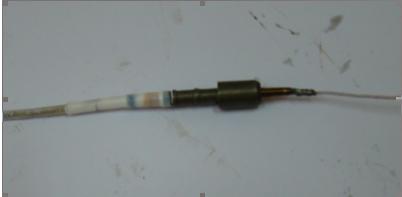

Đầu nối cáp được sử dụng để nối cáp địa vật lý với máy giếng (hoặc dôn đo) cả về mặt cơ khí lẫn về điện.Nến dẫn điện (nến) là một thành phần quan trọng của đầu nối cáp. Nến dùng để kết nối điện giữa mạch điện tử nằm bên trong vỏ máy với ruột cáp nằm bên ngoài vỏ máy. Trong các đầu nối cáp của Nga thường sử dụng nến cấu tạo từ lõi sắt, bên trong có lỗ hình côn chứa ống cách điện cùng thanh dẫn điện ở giữa ống cách điện. (Xem bản vẽ 0101II036.15-01 và hình 1) Phần cuối của nến bên ngoài được chế tạo hình côn để đóng vào thân đầu nối. Việc khống chế áp suất được thực hiện nhờ sự đóng khít giữa thân nến và thân đầu nối.

Đầu cuối của cáp được nối với thanh dẫn điện của nến bằng mối hàn. Việc cách điện cách nước mối nối được thực hiện nhờ băng trắng cách điện và các lớp băng cao su quấn bên ngoài. Quá trình ép nến vào thân đầu nối được thực hiện bằng cách đưa phần cuối của nến vào lỗ dạng côn của thân đầu nối, sau đó dùng dụng cụ chuyên dụng để đóng nến vào lỗ. Quá trình sử dụng loại nến này cho thấy thường xảy ra dò điện ở đầu nối với các nguyên nhân sau:

Có khe nứt và các lỗ rạn trên phần cách điện (chất lượng của chất cách điện không cao)
Lớp cao su quấn không đủ dày do không gian giữa các nến bị hạn chế
Khuyết tật trong quá trình ép nến (phụ thuộc vào kinh nghiệm của người đóng nến, lực đóng…)

Trong trường hợp dò điện cần phải kéo máy lên để thay hoặc làm lại đầu nối, mất thêm nhiều thời gian khi triển khai các công việc sử dụng loại đầu nối này.

2. Nội dung của giải pháp đưa ra (Mục đích, bản chất, tính ưu việt của giải pháp kèm theo những tài liệu phù hợp dạng bảng, sơ đồ, hình vẽ,…trong trường hợp cần thiết)

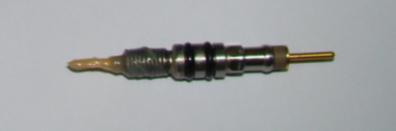

Để nâng cao độ tin cậy của đầu nối cáp nhóm tác giả đề xuất phương án “Cải tiến đầu nối cáp dùng nến dẫn điện loại mới KEMLON”. Cấu tạo của nến KEMLON được chỉ ra trên hình 2. So sánh với nến loại cũ thì nến dẫn điện KEMLON sử dụng sứ để làm chất cách điện, điều đó cho phép nâng cao khả năng chịu nhiệt và độ cách điện. Gắn kết giữa nến và thân đầu nối được thực hiện nhờ ren nối, còn việc làm kín được thực hiện nhờ gioăng cao su làm kín.

Đầu cuối của cáp nối với nến thông qua các kẹp tiếp xúc chuyên dụng, chỗ nối được cách điện bằng ống cao su cách điện chuyên dụng, bao khít bề mặt của nến dẫn điện. Không gian chung quanh nến sau đó được bơm đầy mỡ bảo vệ. Sử dụng nến KEMLON cho phép:

Nâng cao chất lượng cách điện và cách nước thân nến do sự có mặt của gioăng cao su làm kín
Việc lắp đặt nến trở nên dễ ràng hơn (không cần phải đóng nến)
Việc cách điện cách nước chỗ nối cáp trở nên dễ dàng hơn
Bảo vệ đầu nối ít bị gỉ do có mỡ bên trong

Công việc cải tiến đầu nối cáp cụ thể như sau

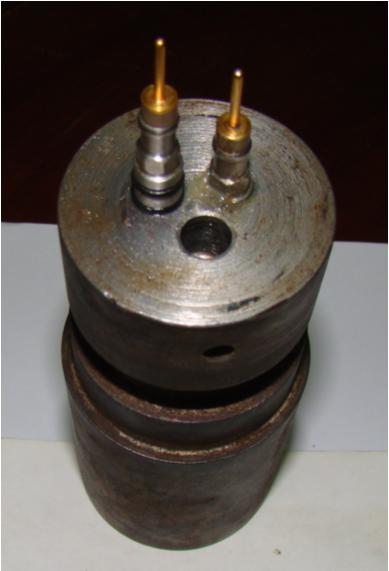

Sử dụng các loại phôi thép Ø60, gia công các chi tiết của đầu nối theo hình vẽ 0101II036.15-00. Thân đầu nối cáp sẽ được chế tạo cụ thể như sau: Đối với loại cáp sử dụng là 3 ruột, ta khoan định vị quanh tâm 03 lỗ Ø6,2mm (xem hình 3). Gia công ren bắt nến loại ¼”-28UNF, chiều dài 0.5”; Gia công lỗ làm kín thân nến Ø0.3090”, chiều dài 0.24”. Vát mép bề mặt lỗ tránh hiện tượng làm đứt gioăng cao su làm kín
Toàn bộ phần bản vẽ lắp ráp thể hiện trên hình 0101II036.15-00, bản vẽ nến dẫn điện thể hiện trên hình 0101II036.15-02.
